深入了解48芯OPGW架空复合光缆 聚焦OPGW-48B1标准与技术特性

在现代电力通信与输电线路建设中，OPGW（光纤复合架空地线）扮演着至关重要的角色。它巧妙地将光纤通信单元与架空地线的功能合二为一，既为电力系统提供了可靠的雷电保护，又构建了高速、大容量的通信通道。本文将重点解析符合国家标准的“48芯OPGW架空复合光缆，型号OPGW-48B1，截面80mm²”这一关键产品。

一、 核心解析：型号OPGW-48B1-80的含义

这个型号标识包含了该光缆的核心技术参数：

• “48芯”：指光缆内部集成了48根独立的光纤。这提供了充足的通信容量，能够满足电力系统调度自动化、继电保护、变电站通信以及未来智能电网大数据传输等多种业务需求，并为网络扩容预留了空间。
• “OPGW”：即Optical Fiber Composite Overhead Ground Wire的缩写，明确了其作为光纤复合架空地线的根本属性。
• “48B1”：这是对光纤类型的标准化表述。“B1”特指符合ITU-T G.652标准的单模光纤，是目前应用最广泛、技术最成熟的类型。它具有低损耗、低色散的特性，尤其适合长距离、大容量的通信传输。48B1即表示缆内48根光纤均为G.652.D类单模光纤。
• “80”：通常指光缆中金属绞线部分的标称总截面积，单位为平方毫米（mm²）。80mm²的截面意味着该OPGW具有较高的机械强度和良好的导电性能，能够满足特定电压等级输电线路对短路电流容量和机械荷载（如风压、覆冰）的要求。
• “国标材料”：强调产品从光纤、不锈钢管光单元，到外层的铝包钢线、铝合金线等所有组成材料，均严格遵循中华人民共和国相关国家标准（如GB/T 7424.4等）和电力行业标准进行生产与检验，确保了产品的可靠性、一致性与长寿命。

二、 典型结构与关键技术特性

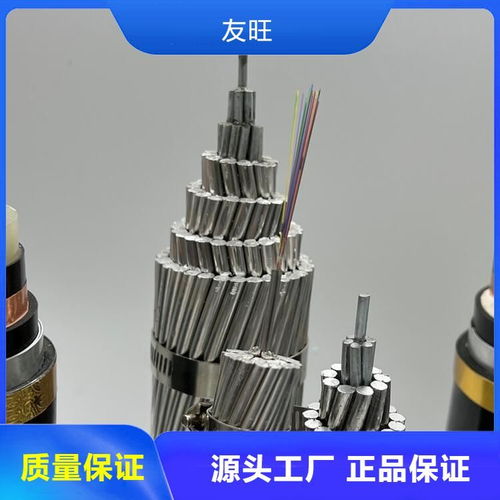

一款标准的OPGW-48B1-80光缆通常采用中心不锈钢管式结构：

1. 光纤单元：48根G.652.D单模光纤被有序地放置在一根密封的、充满阻水膏的不锈钢管内。这根钢管为脆弱的光纤提供了坚固的保护，使其能抵御安装时的拉伸、挤压以及运行中长期的风振、舞动等机械应力。
2. 铠装层：在不锈钢管外部，通过精密绞合工艺包裹多层（通常为1-2层）金属线。这些线材通常是铝包钢线（AS线）和铝合金线（AA线）的组合。

• 铝包钢线：提供高强度和优异的导电性，是承担短路电流、实现接地功能的主力。

- 铝合金线：重量较轻，具有良好的防腐性能和一定的导电性，有助于优化光缆的整体机械与电气性能。
80mm²的截面正是这些金属线截面积的总和。这种结构设计使得OPGW在具备足够抗拉强度的其重量和直径也得到优化，便于在铁塔上安装，并对铁塔的机械负荷影响最小化。

三、 核心优势与应用场景

1. 双重功能，经济高效：一次性架设，同时完成地线和通信光缆的建设，节省了单独的通信线路走廊和建设成本，特别适合新建高压输电线路或老旧地线改造。
2. 安全可靠：光缆位于输电线路的顶端，受到电力线路自身的屏蔽保护，不易受到人为破坏。不锈钢管和金属铠装提供了极佳的防雷、防腐蚀、防外力损伤能力。
3. 通信性能卓越：48芯的大容量为电力通信网的主干环网、重要业务通道提供了物理基础。G.652.D光纤完美支持从10G到100G乃至未来更高速率的波分复用系统。
4. 广泛的应用场景：主要应用于110kV、220kV、500kV及以上电压等级的架空输电线路。它不仅是电力系统内部生产调度、安全稳定控制的“神经系统”，也可作为运营商公共通信网络的补充或备份路由。

四、 选型与施工注意事项

选择OPGW-48B1-80时，需进行严谨的技术匹配：

• 电气匹配：需计算线路的短路电流，确保OPGW的短路电流容量（通常与80mm²截面相关）满足系统要求，保证在故障时不会熔断。
• 机械匹配：需根据线路气象条件（风速、覆冰）、档距、高差等参数，核算OPGW的张力、弧垂，确保其机械强度安全系数，并与另一根地线或导线在机械特性上相协调。
• 施工要求：架设时必须使用专用张力放线设备，严格控制放线张力和弯曲半径，避免对光纤造成隐性损伤。接续工作需由专业人员在洁净环境中操作，并做好全程的OTDR测试，确保每根光纤的衰减指标符合设计标准。

###

OPGW-48B1-80国标复合光缆是电力系统迈向智能化、数字化的重要基础设施载体。其48芯大容量、80mm²高强度以及严格遵循国标的材料与工艺，共同保障了电力通信主干网的安全、稳定与未来扩展性。在设计与选用时，深入理解其参数内涵，并进行全面系统的技术校核，是充分发挥其效能、支撑坚强智能电网建设的关键。
